로데슈바르즈, AESA 레이더 측정 위한 초정밀 테스트 제품군 출시
  • 김경한 기자
  • 승인 2020.10.27 10:00
  • 댓글 0
이 기사를 공유합니다

뛰어난 정밀도와 테스트 자동화로 비용, 측정의 어려움 극복

[테크월드=김경한 기자] F22, F35 등 최신형 전투기에는 AESA(Active Electronically Scanned Array) 레이더가 장착돼 있다. 이 레이더는 수천 개의 송수신 통합 모듈을 통해 물체를 정확히 추적해 낼 수 있기 때문이다. 로데슈바르즈(Rohde & Schwarz)가 최근 뛰어난 정밀도를 갖춘 측정기기와 복잡한 테스트 시나리오의 자동화를 통해 AESA 레이더 설계 성능을 극대화할 수 있는 초정밀 테스트·측정 솔루션에 출시했다.

최신 AESA 레이더는 전세계 항공우주와 방위 산업에서 중점적으로 적용되고 있는 기술이다. 최첨단 AESA 레이더 시스템의 성능은 안테나 어레이에 조립된 개별 TRM(Transmit- Receive-Module) 성능에 의해 크게 좌우된다. 로데슈바르즈(Rohde & Schwarz)는 TRM 성능 검증을 위한 새로 운 테스트·측정 솔루션을 통해 고객이 레이더 시스템의 기능을 극대화할 수 있도록 지원한다.

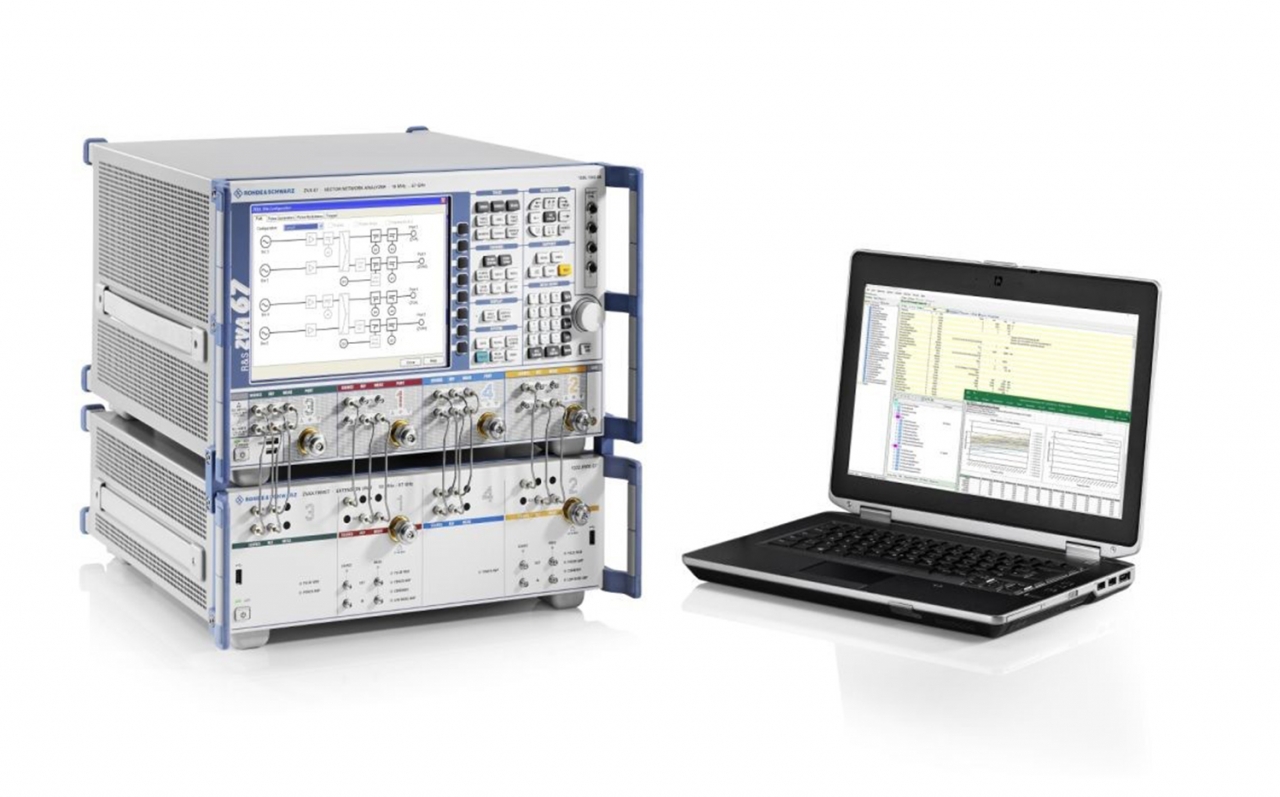

일반적인 TRM 테스트 요구사항은 로데슈바르즈의 ZNA와 같은 단일 네트워크 분석기로 해결할 수 있다. 펄스 잡음 지수 측정과 같이 더 높은 성능이 요구될 경우 R&S FSW 신호와 스펙트럼 분석기를 추가해 측정할 수 있다. 여기에 적용되는 캘리브레이션(Calibration) 방법은 측정 셋업을 더욱 간편하게 만들고, 완벽한 정확성과 높은 재현성을 보장한다. 사용자는 테스트 절차의 복잡성을 줄이고, 측정에 필요한 케이블 결합을 최소화할 수 있다.

R&S TS6 TRM 테스트 라이브러리는 고속 제어 전환과 최고의 측정 속도를 구현할 수 있도록 로데슈바르즈의 테스트 장비를 최적화한다. 고속 주파수 스윕(Frequency Sweep) 기능과 다중 측정 기능으로 TRM State 변경 요구 사항을 줄일 수 있으며, 이를 통해 전체 테스트 시간을 최소화할 수 있다. 또한 R&S ZVAX-TRM 유닛 적용 시에는 모든 테스트의 완전히 자동화할 수도 있다.

특히 R&S TS6 TRM 테스트 라이브러리의 캘리브레이션 루틴(Routine)은 주목할만한 기능이다. 이 기능은 테스트에서 필요한 모든 캘리브레이션 요건을 수집하고, 최적화된 고정밀 캘리브레이션을 수행한다. 멀티포트 캘리브레이션 유닛(Multiport Calibration Unit)을 지원하므로 다중 포트를 적용한 DUT(Device Under Test: 테스트 대상 기기)를 효율적으로 캘리브레이션할 수 있다. 간단한 테스트 설정과 높은 수준의 자동화 기능을 접목한 확장 가능 솔루션으로 안정적이고 재현 가능한 측정을 보장한다.

이외에도 로데슈바르즈는 측정 시간을 절감할 수 있도록 생산 과정에서 병렬 구동 시스템의 수를 줄일 수 있는 효율적인 솔루션을 개발했다. R&S TS6 TRM 테스트 라이브러리와 R&S TS6710 TRM 레이더 테스트 시스템의 조합으로, 측정과 DUT 프로그래밍 간 초고속 전환 등 TRM 테스트의 빠른 측정 속도를 구현해 몇 시간 단위의 측정 시간을 단 몇 분으로 단축시켰다.

R&S TS6 TRM 테스트 라이브러리는 TRM 제어를 위한 개방형 소프트웨어 인터페이스를 갖추고 있으며, 이를 통해 전체 테스트 구성을 측정 기기 단위에서 수행할 수 있다. R&S Compact TSVP 테스트 시스템 옵션은 효율적이고 유연하며 빠른 제어 인터페이스와 디지털·아날로그 측정을 지원하는 다기능 플랫폼으로 활용할 수 있다. 이러한 구성은 FPGA(Field-Programming Gate Array)를 프로그램할 필요 없이 직관적인 설정으로 매우 짧은 테스트 시간을 달성할 수 있게 한다.
