로데슈바르즈, 고성능 오실로스코프 RTP 13GHz·16GHz 출시
  • 정재민 기자
  • 승인 2019.09.16 14:43
  • 댓글 0
이 기사를 공유합니다

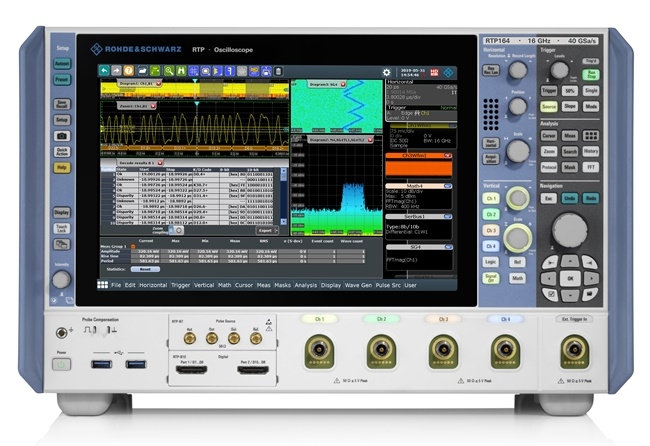

[테크월드=정재민 기자] 로데슈바르즈는 지난 10일 13GHz·16GHz RTP 고성능 오실로스코프 제품을 출시했다고 밝혔다.

RTP 제품은 2018년 7월 로데슈바르즈에서 출시된 고성능 오실로스코프 제품으로 출시 당시 최대 8GHz 모델로 출시됐다. 반면, 이번에 새로 출시된 RTP 제품은 최대 16GHz를 지원하며, 완전히 새로 설계된 고성능 FPGA를 통해 40Gsample/s의 높은 샘플링 속도를 구현할 수 있다.
또한, 신규 개발된 프론트엔드 보드 적용으로 보다 빠른 상승시간과 더 나은 펄스 응답 성능, 초당 최대 75만 회의 파형 업데이트 속도를 지원한다.
아울러, 하드웨어로 적용되는 실시간 하드웨어 디임베딩 기능은 기기에 적용되는 각종 프로브와 커넥터, 케이블 등에 더욱 빠른 보정 기능을 적용할 수 있게 하며, 모든 트리거 이벤트를 16GHz의 오실로스코프 대역폭에 걸쳐 대역폭 제한 없이 지원한다.
로데슈바르즈의 RTP 제품은 개발과 디버깅을 지원하는 강력한 성능에도 불구하고 작은 크기(Compact Size)를 유지함에 따라, 여러 가지 기기들로 가득 찬 연구소 등의 시험 환경에서 최고의 효율성을 제공할 수 있다.
특히, RTP 제품의 가장 큰 특징인 실시간 디임베딩 기능은 새로운 개념 적용과 정밀한 디지털 트리거 시스템, 빠른 하드웨어 가속 기능을 제공해, 최대 16GHz, 40Gsample/s, 2Gpts 채널 메모리의 높은 성능을 낭비 없이 사용할 수 있도록 지원한다.
이 외에도 0.25dB 이하로 유지되는 주파수 응답 특성과 66dBc의 SFDR 지원, 디지털 고속 인터페이스의 컴플라이언스 측정과 고대역 RF 신호 분석 등의 여러 계측기 기능을 하나의 제품으로 결합했으며, 16CH 디지털 채널 지원과 파워 레일 분석, 스펙트럼 분석, TDR/TDT 분석 등 고성능 오실로스코프로서 갖춰야 할 기능을 빠짐없이 지원한다.
기존 오실로스코프 제품 대비 한 차원 더 높은 속도와 고성능을 제공하는 R&S RTP 제품은 4GHz에서 최대 16GHz 모델로 구성돼 있다.
R&S RTP 제품의 주요 기능으로는 ▲16채널 디지털 채널 분석(16개의 디지털 채널 분석을 지원하는 MSO 옵션(RTP-B1)) ▲파워 레일 분석(18 비트 고정밀 전압 및 전류 채널 분석 가능한 RT-ZVC 옵션) ▲스펙트럼 측정 및 RF 신호 분석(OFDM, Pulse, AM/FM/PM, Modulation 분석 가능한 VSE 옵션) ▲TDR/TDT 분석(16GHz Differential Pulse Source를 이용한 TDR/TDT 분석) ▲임의파형발생기(100MHz, 2채널 아날로그 채널과 8개의 디지털 패턴 발생 가능) ▲시리얼 프로토콜 분석(I2C/SPI와 같은 저속 시리얼 인터페이스에서 USB3.1 Gen2 또는 PCI Express Gen2 와 같은 고속 시리얼 인터페이스까지 지원) 등이 있다.
R&S RTP 제품의 주요 스펙으로는 ▲4, 6, 8, 13, 16GHz의 주파수 대역폭 ▲50Msample~1Gsample의 채널 메모리 ▲40Gsample/s(2채널)와 20Gsample/s(4채널) 샘플링 레이트 ▲최대 750,000wfms/s 파형 업데이트 속도 등이다.

RTP 오실로스코프에 대한 자세한 내용은 로데슈바르즈코리아 홈페이지에서 확인할 수 있다.
