ST, 무선 전동공구 지원 플러그앤플레이 보드 출시

[테크월드=선연수 기자] ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 가정용·조경용 무선 전동공구 개발을 돕는 플러그앤플레이 보드 2종을 개발했다.

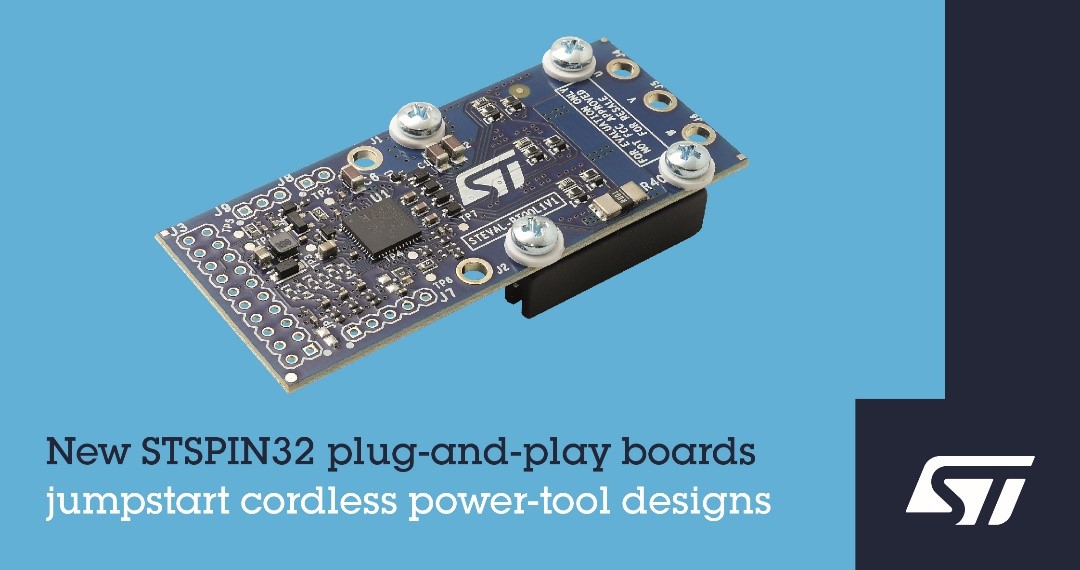

평가 보드 'STEVAL-PTOOL1V1'와 'STEVAL-PTOOL2V1'는 ST의 고집적 STSPIN32 모터제어 SiP(System-in-Package)에 기반해 홀효과(Hall-Effect) 로터 위치 감지를 이용하는 6스텝 모터 정류용 펌웨어를 제공한다. 이는 낮은 토크 리플과 우수한 전력 효율을 보장한다.

STEVAL-PTOOL1V1은 2셀(7.4V)~6셀(22.2V)의 리튬이온 배터리 팩으로 구동되는 장비를 지원한다. 70×30mm 크기로 최대 15A의 연속 전류를 제공하며, 대기전류는 1µA 미만이다.

보드의 핵심인 STSPIN32F0B 모터 컨트롤러는 STM32F0 마이크로컨트롤러(MCU), 3상 하프-브리지 게이트 드라이버, 12V·3.3V 전압 레귤레이터, 전류 감지를 위한 연산증폭기, 프로그래머블 과전압 보호(OCP, Over-Current Protection), 교차전도 방지, UVLO(Under-Voltage Lockout)과 같은 전력단 보호 기능 등을 갖추고 있다.

8셀(29.6V)~15셀(55.5V)의 배터리 사이즈에 적합한 STEVAL-PTOOL2V1 보드는 최대 19A의 연속 전류를 제공할 수 있다. ST의 STSPIN32F0252 모터 컨트롤러로 제어되며 3상 250V 게이트 드라이버와 STM32F0 MCU, 빠르고 유연한 OCP를 제공하도록 설계된 비교기가 포함돼 있다.

두 보드 모두 속도 변동을 위한 포텐셔미터(Potentiometer), 트리거·회전방향 설정을 위한 입력, 열 셧다운, 전력단 출력 역 바이어스 보호기능이 제공되며 히트싱크도 미리 장착돼 있다.
