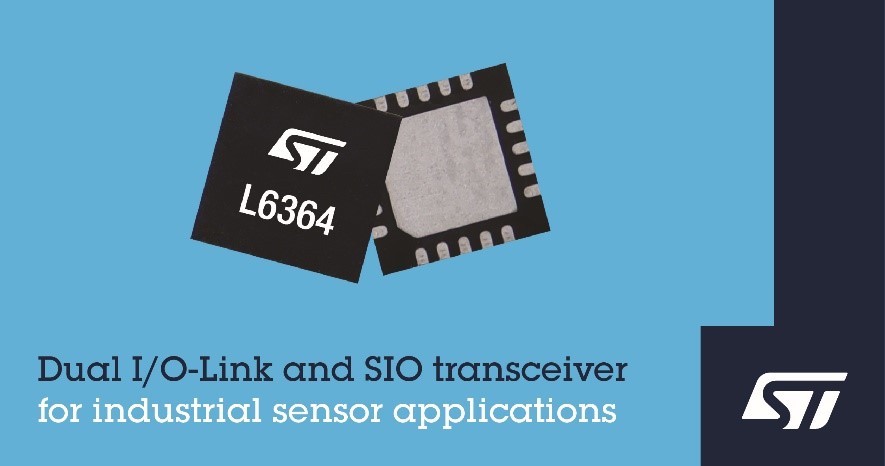

[테크월드=선연수 기자] ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 IO-Link를 유연하게 연결하는 트랜시버 'L6364'를 출시했다.

L6364는 COM2(38.4kbaud), COM3(230.4kbaud) 모드에서 IO-Link를 지원하고 표준 SIO(Single-Input/Output) 통신을 지원한다. IO-Link CQ 핀과 표준 DIO 핀으로 구성된 이중 출력은 각각 서지 펄스와 역극성 보호기능을 제공한다. 최대 구동 강도는 최대 250mA까지 프로그래밍할 수 있고 두 채널을 병렬로 연결하면 최대 500mA까지 공급할 수 있다.



SPI 포트는 진단 보고용으로 추가 인터럽트 핀을 사용해 L6364를 호스트 마이크로컨트롤러(MCU)에 연결한다. UART를 통하거나 단일 바이트 또는 다중 바이트(SPI) 모드를 이용해 센서 데이터를 MCU와 교환할 수 있다.

IO-Link 메시지 시퀀싱(M-Sequencing)을 지원하는 통합 UART는 IO-Link나 표준 SIO(Single-Input/Output) 모드로 동작하도록 프로그래밍할 수 있어, 단일 옥텟(Octet) IO-Link에서 메시지 시퀀싱 크기를 무제한으로 허용해준다. 내부 데이터 버퍼는 최대 15옥텟을 지원한다.

고집적 트랜시버 제품으로, 출력 전압을 프로그래밍할 수 있는 DC/DC 벅 컨버터를 내장하고 있다. 출력 전류가 50mA인 3.3V와 5V LDO(Low-Dropout Regulator)도 갖추고 있다. LDO는 외부 공급전압이나 DC/DC 컨버터에서 전원을 공급받을 수 있으며, 외부 핀으로 연결해 MCU와 센서에 전원을 공급한다.

현재 L6364는 4×4mm QFN-20L 패키지로 생산 중이며, 올해 말 2.5×2.5mm 19 범프 WLCSP(Wafer-Level Chip-Scale Package)로도 출시될 예정이다.
