[테크월드뉴스=이재민 기자] 힐셔(Hilscher)가 PC 카드, 임베디드 모듈, ASIC 등 자사의 PROFINET IO 컨트롤러 제품에 손쉽게 적용할 수 있는 PROFINET 미디어 리던던시 프로토콜(Media Redundancy Protocol, 이하 MRP) 기능을 지원한다.
PROFINET IO 네트워크에서 MRP의 장점으로는 ▲네트워크 안정성 향상 ▲빠른 복구 시간으로 런타임 손실 방지 ▲링 매니저와 각 장치의 포트만 선택하면 되는 간편한 구성 ▲힐셔의 슬레이브 장치에서 미디어 리던던시 클라이언트 구현 가능 등이 있다.
PROFINET 프로토콜에는 시스템 엔지니어들이 뛰어난 가용성과 고장안전 기능을 갖춘 결정론적 산업용 이더넷 네트워크를 구축하기 위한 여러 기능들이 있다. 특히 링 토폴로지(Ring Topology)는 열악한 환경에서 200ms 미만의 빠른 복구 시간을 제공할 수 있는 최첨단 기술이다. 이런 기술을 PROFINET RT 네트워크에 사용하기 위해서는 이 프로토콜의 특정 기능 중 하나인 MRP가 매우 중요하다.
PROFINET RT 네트워크의 장치들은 일반적으로 선형 또는 스타 토폴로지(Star Topology)로 구성돼 장치와 장비 컨트롤러 사이의 상태, 제어, 진단 정보를 통신한다.
그러나, 중앙 장치에 장애가 발생하는 경우 전체 네트워크에 심각한 영향을 미치게 된다. 따라서 네트워크 가용성을 보장하기 위해 이더넷 환경에서는 일반적으로 사용하지 않는 링 토폴로지를 대안으로 적용하는 경우가 많다. MRP는 PROFINET IO RT 네트워크에서 이러한 링 토폴로지를 사용할 수 있도록 해주며 단일 오류들을 보상할 수 있다.
MRP는 적절한 동작 유지를 위해 항상 링 토폴로지를 모니터링하는 미디어 리던던시 매니저(Media Redundancy Manager, 이하 MRM)를 사용하는데, 만약 네트워크 오류가 등록된 경우 라인 토폴로지로 네트워크를 재배치하는 정보를 미디어 리던던시 클라이언트(Media Redundancy Clients, 이하 MRC)에 제공하도록 설계되었다. 힐셔의 모든 PROFINET IO 컨트롤러 제품은 PROFINET IO 네트워크에서 MRM 역할을 수행할 수 있다. 또한, 모든 PROFINET IO 장치 제품에는 MRC 기능이 포함됐다.

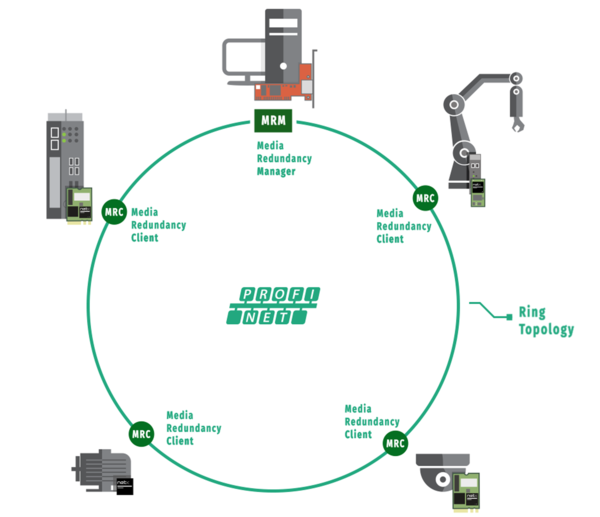

MRM이 링 네트워크의 무결성을 평가하기 위해 일정 간격으로 테스트 프레임을 발행하면 MRC는 이 테스트 프레임을 링을 따라 MRM으로 다시 전달한다.

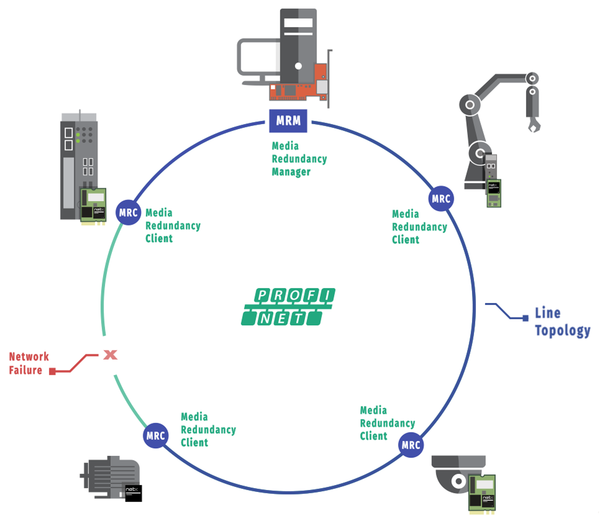

MRM은 이 테스트 프레임이 되돌아오지 않으면 이를 네트워크 오류로 해석한다. 모든 MRC에 네트워크 오류를 알린 다음, 제어 데이터를 전송해 선형 네트워크 구성으로 전환하게 된다. 또한, MRC는 포트 중 하나를 이용해 링크스테이트(LinkState) 변경을 감지하고, 이런 상태를 MRM에 전달하기 때문에 MRM이 오류 및 보수 여부를 감지하는 시간을 단축할 수 있다.
